Vasúti járművek megbízható tömegmérése
A vasúti hídmérleg vasúti kocsik, vontatott járművek, valamint az azokban szállított termékek pontos tömegmérésére szolgál. Alkalmazásával meghatározható a vasúti jármű teljes tömege, illetve a fel- vagy lerakodott áru tömege.
Vasúti hídmérlegeink hitelesíthető kivitelben rendelhetők. A mérleg méretét, hídkialakítását, műszerezettségét és kapcsolódó adatkezelési rendszerét minden esetben az adott telephelyhez, járműparkhoz és üzemi folyamathoz igazítjuk.
A Jakab Mérleg Szerviz Kft. vállalja a megfelelő mérlegrendszer kiválasztását, a szükséges alapozási és kapcsolódó építési munkák elvégzését, a telepítést, a beüzemelést, a javítást és a karbantartást. A mérleget felkészítjük az időszakos hitelesítésre, valamint közreműködünk a hatósági hitelesítés lebonyolításában.
Milyen területeken alkalmazható?
A vasúti hídmérleg minden olyan telephely számára megfelelő megoldást jelent, ahol vasúton érkező vagy induló áruk tömegét kell pontosan és ellenőrizhetően meghatározni.
Gyakori felhasználási területek:
- ipari üzemek;
- mezőgazdasági és terményfeldolgozó vállalkozások;
- gabonatárolók és silótelepek;
- bányák és építőanyag-gyártó üzemek;
- közraktárak és logisztikai központok;
- vasúti rakodóhelyek;
- vegyipari és üzemanyag-ipari telephelyek;
- hulladékkezelő és újrahasznosító vállalkozások.
A vasúti hídmérleg kialakítása

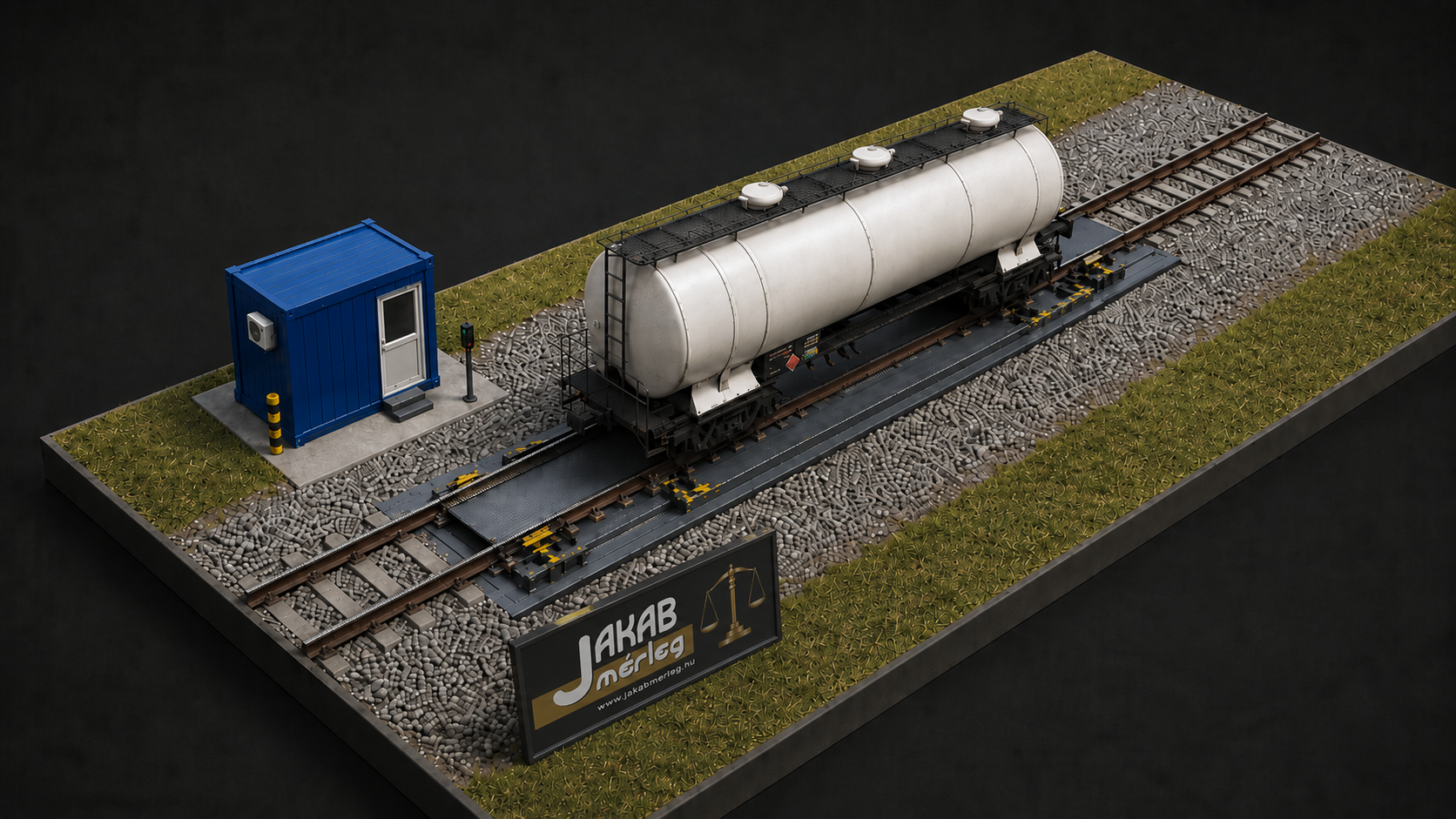

A mérleg hídszerkezete közvetlenül a vasúti pályába épül. A vasúti jármű a mérleghidakon helyezkedik el, a mérőcellák pedig érzékelik és továbbítják a terhelésből származó jeleket a mérlegelektronika felé.
A hídszerkezet hosszát a telephelyen közlekedő vasúti járművek tengelyszáma, tengelytávolsága, teljes hossza és várható tömege alapján választjuk ki.
Jellemző kialakítás a 7 + 7 + 7 méteres, három hídból álló rendszer. Ez a legtöbb magyarországi forgalomban közlekedő két- és négytengelyes vasúti jármű mérésére alkalmas.
Az egyedileg megválasztott háromhidas kialakítással a telephely legrövidebb és leghosszabb vasúti járművei is mérhetők a kocsik szétkapcsolása nélkül. Ez gyorsabbá és egyszerűbbé teszi a mérlegelési folyamatot.
Egyedi méretezés és telepítés
A vasúti hídmérleg hossza és szerkezeti kialakítása egyedileg, a telephelyen használt járműparkhoz igazítható.
A rendszer speciális üzemi környezetben is kialakítható, például:
- robbanásveszélyes területen;
- gabonasiló alatt;
- ipari csarnokon belül;
- kültéri vasúti rakodóhelyen;
- meglévő vasúti pályába beépítve.
A megfelelő kialakítás kiválasztásához figyelembe vesszük a vasúti pálya adottságait, a mérendő járművek méreteit, a várható terhelést és a telephely működési folyamatait.
A vasúti hídmérleg főbb jellemzői
- erősített, hegesztett acél hídszerkezet;
- mindössze körülbelül 500 mm mély mérlegakna;
- egyszerűen szerelhető és szervizelhető kialakítás;
- ipari és kültéri használatra tervezett konstrukció;
- többrétegű, korrózió ellen védő felületkezelés;
- rozsdamentes, IP69 védettségű mérőcellák;
- analóg vagy digitális mérőcellás kivitel;
- villámvédelemmel ellátott cellaközösítés;
- mérőcellánkénti földelés;
- alacsony karbantartási igény;
- egyedi hídhossz és szerkezeti kialakítás;
- hitelesíthető kivitel;
- opcionális számítógépes mérlegkezelő rendszer.
Műszerezettség
A vasúti hídmérleg az alkalmazási területhez és a szükséges adatkezelési feladatokhoz igazodó mérlegműszerrel rendelhető.
MS-01/MAN asztali kivitel
- 13 mm-es tömegkijelző;
- RS-232 számítógépes kimenet;
- TTY 20 mA-es adatkapcsolat.
MS-H10 asztali kivitel
- 20 mm-es, háttérvilágítással rendelkező LCD-tömegkijelző;
- RS-232- és RS-485-kapcsolat;
- TTY 20 mA-es adatkapcsolat;
- USB- és LAN-csatlakozási lehetőség.
Számítógépes adatkezelés
A vasúti hídmérleg számítógépes mérlegkezelő programmal is kiegészíthető.
A rendszer alkalmas lehet:
- a mérési eredmények rögzítésére és tárolására;
- mérlegjegyek és egyéb bizonylatok készítésére;
- a vasúti kocsik és szállítmányok adatainak kezelésére;
- korábbi mérések visszakeresésére;
- statisztikai kimutatások elkészítésére;
- vállalati nyilvántartási rendszerekhez történő kapcsolódásra;
- több mérleg vagy mérési pont kezelésére;
- egyedi adatátviteli és adatkezelési feladatok ellátására.
Választható kiegészítők
- kis- vagy nagyméretű másodkijelző;
- automatikus fényerő-szabályozással rendelkező kültéri kijelző;
- nyomtató;
- számítógépes mérlegkezelő program;
- vállalati rendszerekhez történő integráció;
- többoldali kamerás képrögzítés;
- jelzőlámpa;
- hangjelző;
- digitális mérőcellák;
- villámvédett mérőcellák;
- robbanásbiztos kivitel;
- kültéri adatbeviteli terminál.
Telepítés, szerviz és hitelesítés
Vállaljuk a vasúti hídmérleg teljes körű kialakítását és a hozzá kapcsolódó mérlegtechnikai feladatok elvégzését.
Szolgáltatásaink:
- helyszíni felmérés és műszaki egyeztetés;
- a járműpark és a mérési feladat felmérése;
- a megfelelő hídhossz és kialakítás kiválasztása;
- alapozási és kapcsolódó építési munkák;
- szállítás, telepítés és beüzemelés;
- mérlegműszerek és mérőcellák javítása vagy cseréje;
- számítógépes és vállalati rendszerekhez történő integráció;
- meglévő vasúti mérlegek javítása és felújítása;
- rendszeres karbantartás;
- hitelesítésre történő felkészítés;
- közreműködés a hatósági hitelesítés lebonyolításában.
Kérjen személyre szabott ajánlatot!
A vasúti hídmérleg pontos kialakítását a mérendő járművek mérete, tengelyszáma, várható tömege, a telepítés helyszíne és a szükséges adatkezelési funkciók határozzák meg.
Ajánlatkéréskor érdemes megadni:
- a mérendő vasúti járművek típusát;
- a járművek tengelyszámát;
- a legrövidebb és leghosszabb vasúti kocsi méretét;
- a várható legnagyobb tömeget;
- a telepítés helyszínét;
- az esetleges különleges üzemi körülményeket;
- a szükséges szoftveres és adatkezelési funkciókat.
Vegye fel velünk a kapcsolatot, és segítünk a telephelyhez, a járműparkhoz és az üzemi folyamatokhoz megfelelő vasúti hídmérleg kialakításában.
